Vybavení

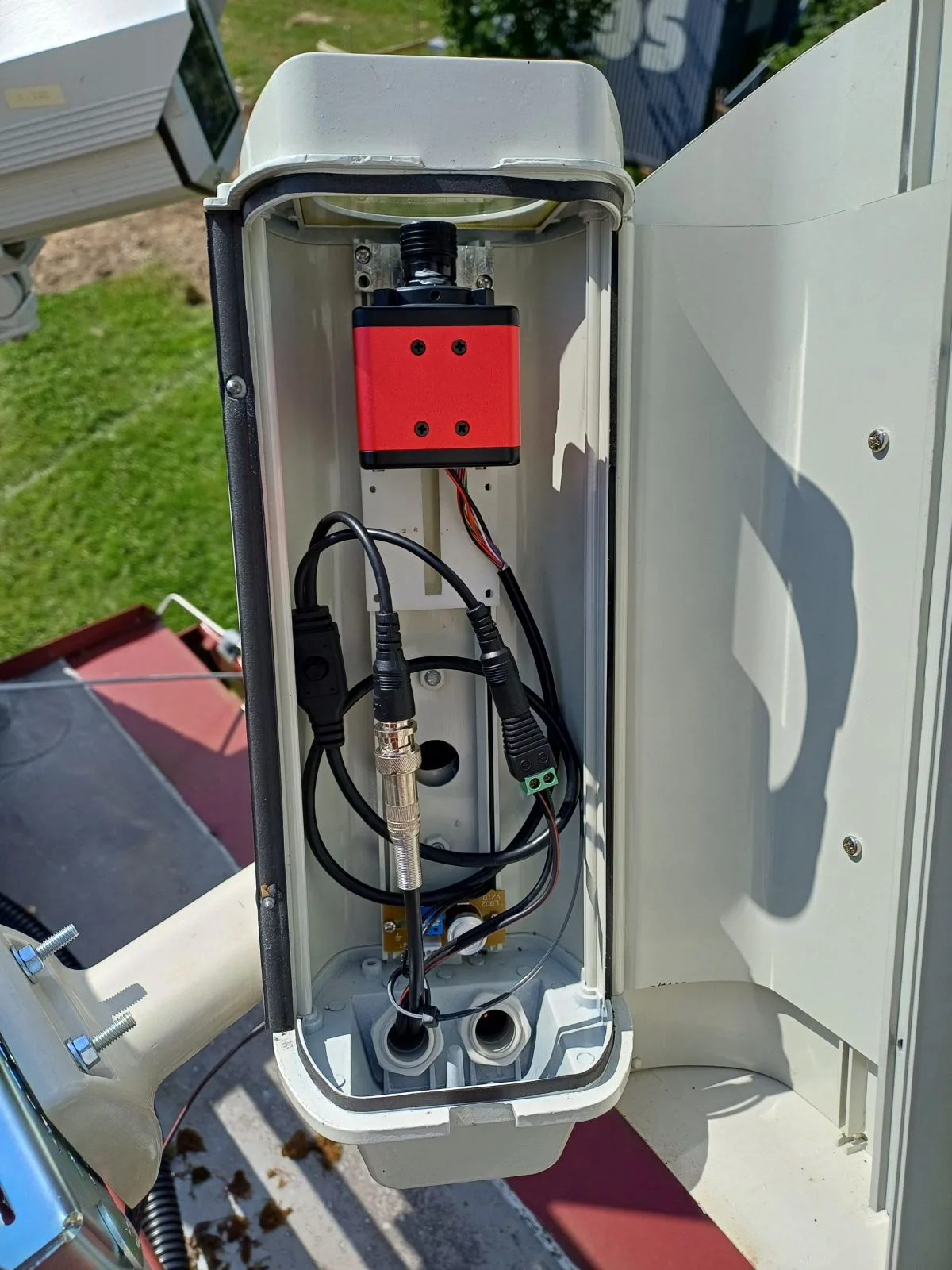

Stanice Valašské Meziříčí (CZ) – osazení FHD kamery Valašské Meziříčí NW. Autor: Hvězdařna Valašské Meziříčí, p.o.

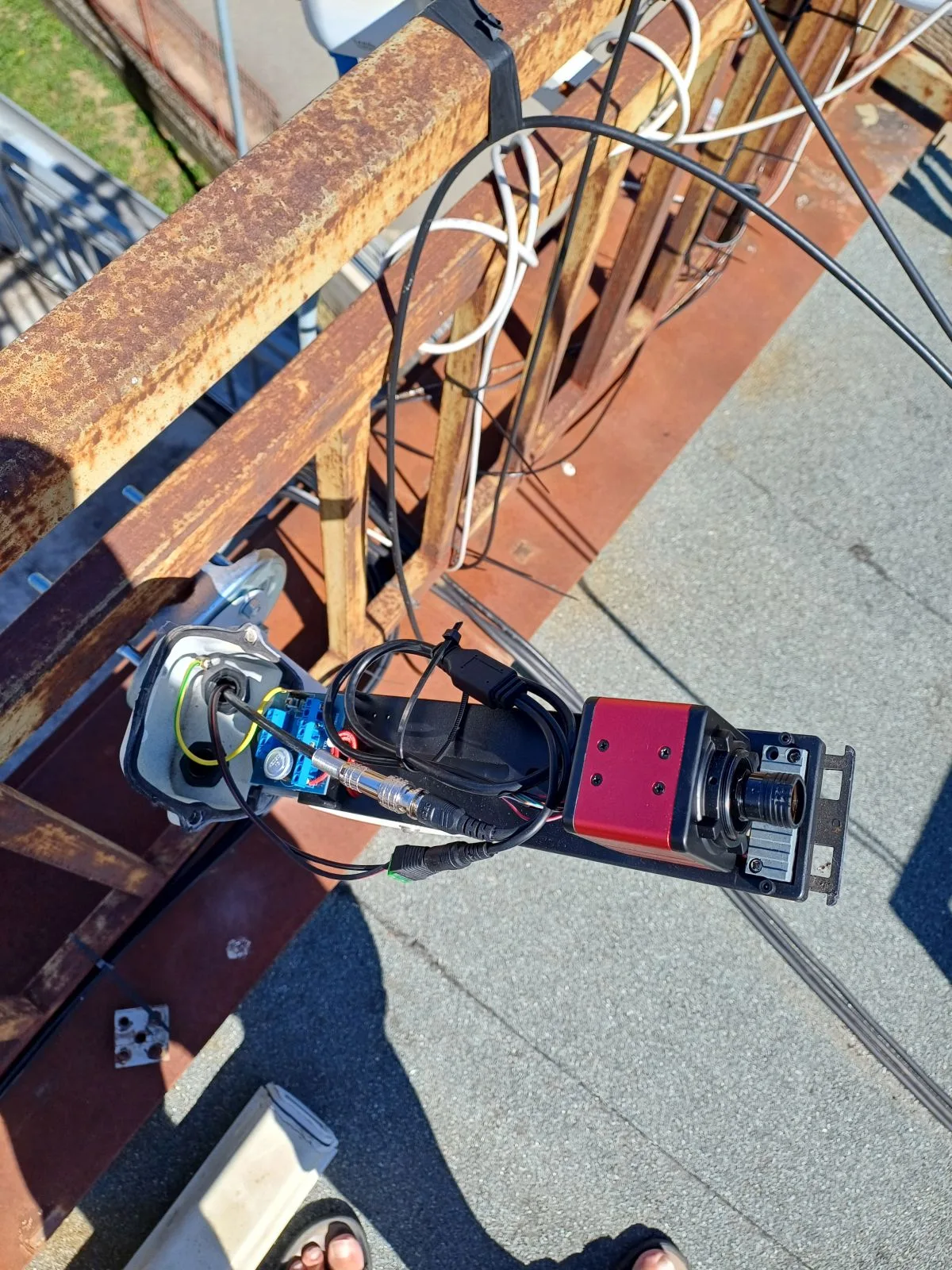

Stanice Ždánice (CZ) – osazení FHD kamery Ždánice N. Autor: Jakub Koukal
FHD Kamery

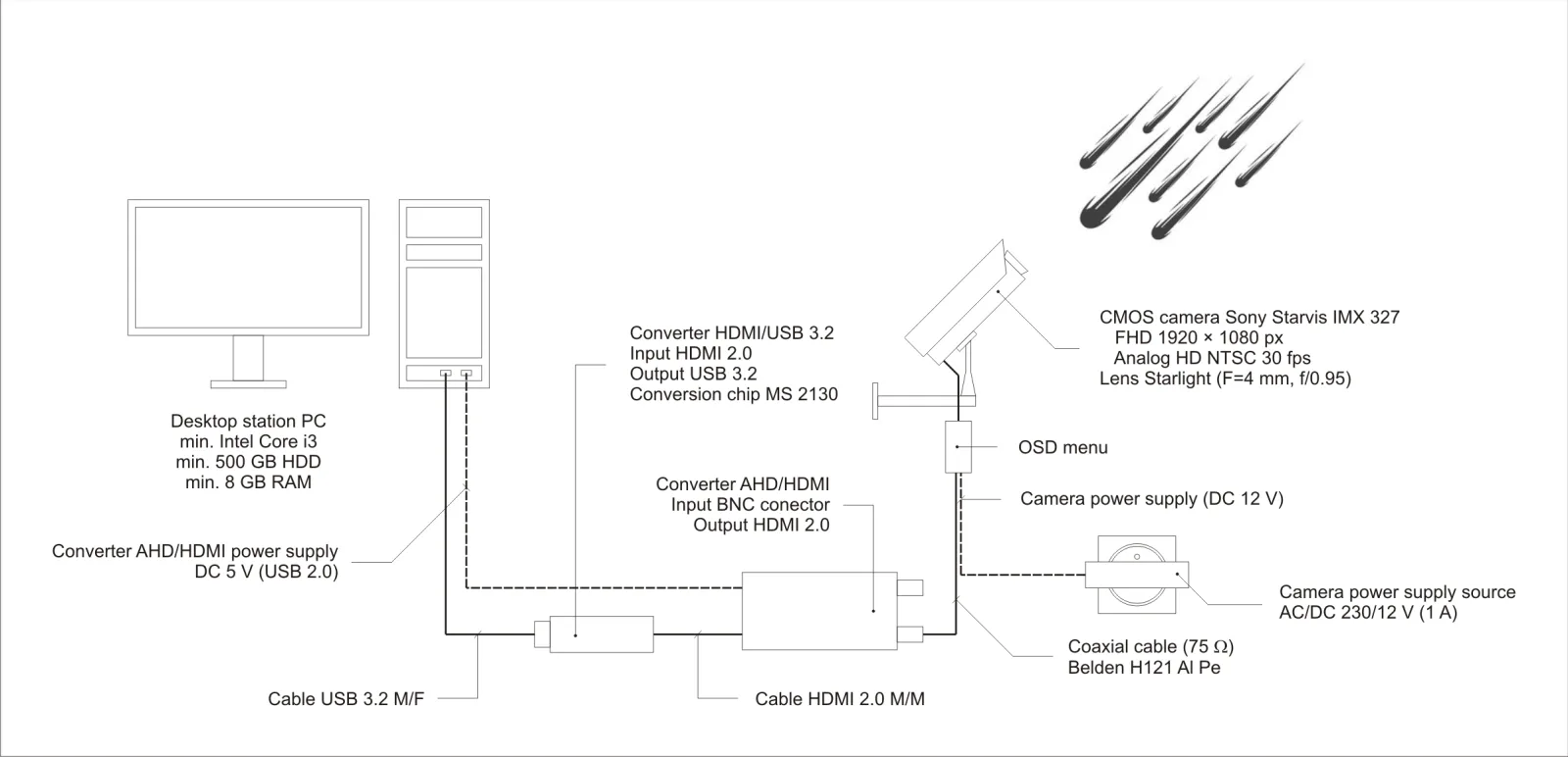

Nově navržený FHD systém je plně unifikovaný na všech stanicích, s použitím identických komponentů. Je založen na stávající kabelové infrastruktuře a obsahuje funkce, jako je OSD menu pro pevnou konfiguraci parametrů kamery. Jako snímací prvek je použita desková kamera s CMOS čipem Sony Starvis IMX 327 LQR.
Rozlišení:
1920 × 1080 px (2.1 MPx)
Velikost čipu:
1/2.8"
Kvantová účinnost:
75%
Výstup:
Analogový NTSC signál při 30 fps
Převod signálu
Analogový signál je digitalizován ve dvou stupních:
- Koaxiální kabel (75 Ω) připojený přes BNC konektor k AHD/HDMI převodníku.
- HDMI/USB 3.2 převodník s čipem MS 2130 přenáší signál do počítače stanice.
Software
Systém využívá balík programů UFO Tools:
- UFO Capture HD pro záznam meteorů.
- UFO Analyzer pro astrometrii a fotometrii.
- UFO Orbit pro výpočet drah meteorů z více stanic.

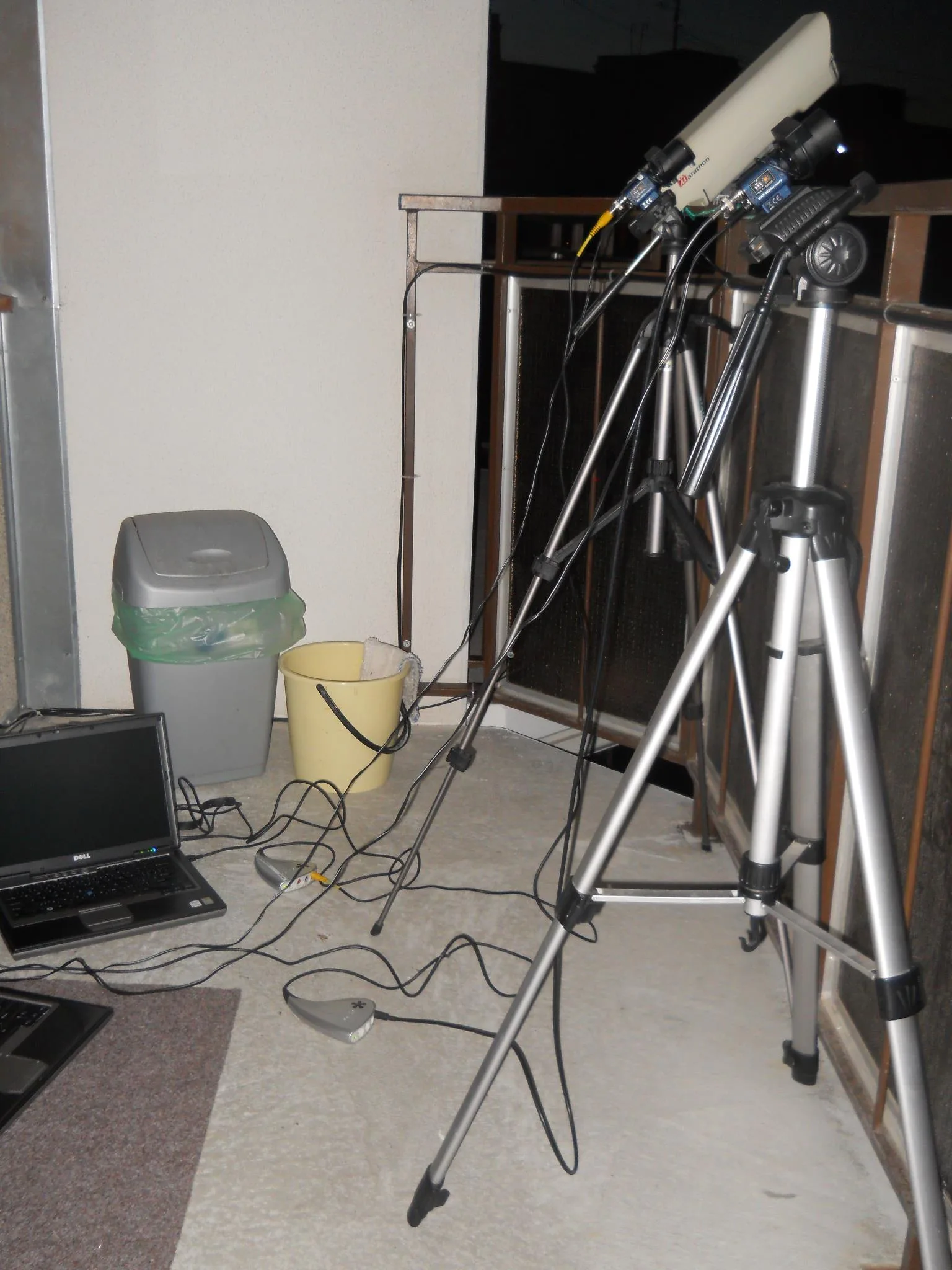

Testování kamer Watec 902 H2 Ultimate s objektivy Tokina (f/0,95). Autor: Jakub Koukal

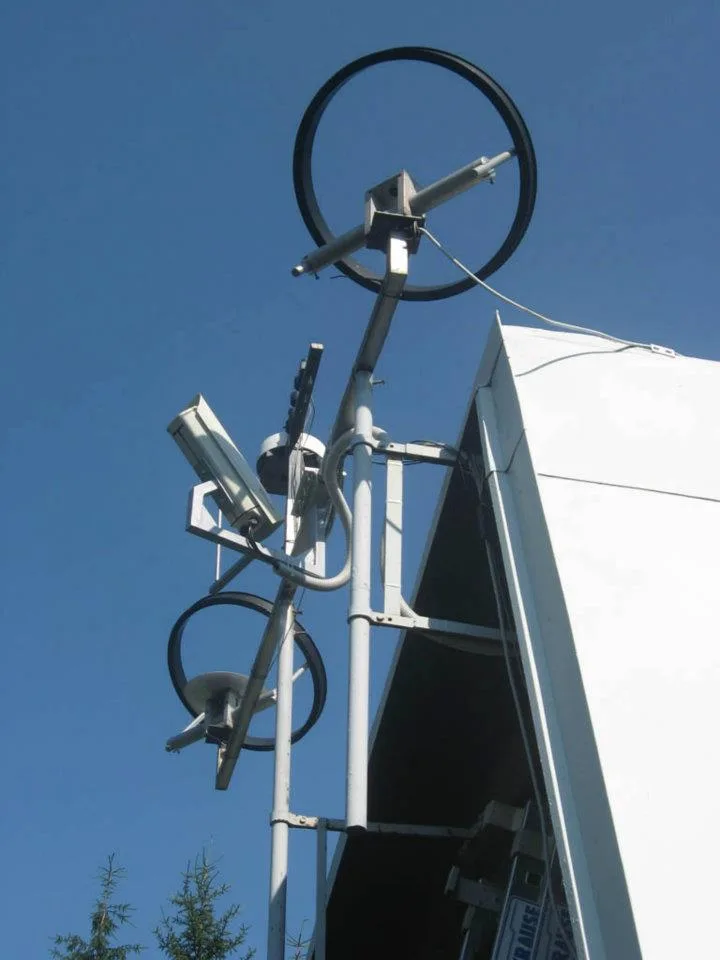

Stanice Bílý Kříž s osazenou kamerou KPF 131 HR a objektivem Tokina (f/0,95), stanice není v provozu od května 2014. Autor: Jakub Koukal
Starší vybavení: SD kamery
Starší systémy, zavedené v roce 2010, využívají analogové CCD kamery s rozlišením 720 × 576 px (0,4 MPx) a snímkovací frekvencí 25 fps (prokládání). Navzdory svému stáří jsou tyto systémy stále v provozu na několika stanicích.
Rozlišení:
720 × 576 px (0,4 MPx)
Snímkovací frekvence:
25 fps (prokládání)
Modely kamer
- Watec 902 H2 Ultimate (1/2" Sony Ex-View HAD ICX 429 ALL)
- KPF 131 HR (1/3" Sony Super HAD II)
- VE 6047 EF (1/3" Sony Super HAD CCD 960 H)
Objektivy
Kamery jsou vybaveny objektivy značek Goyo, Tokina nebo Tamron, s varifokálními nebo pevnými konfiguracemi a světelností f/0,95–1,0.
Převod signálu
Analogové signály jsou digitalizovány pomocí USB 2.0 převodníků, jako jsou Dazzle nebo Aver Media.
Software
Starší systémy také využívají balík programů UFO Tools:
- UFO Capture pro záznam meteorů.
- UFO Analyzer pro astrometrii a fotometrii.
- UFO Orbit pro výpočet drah meteorů.

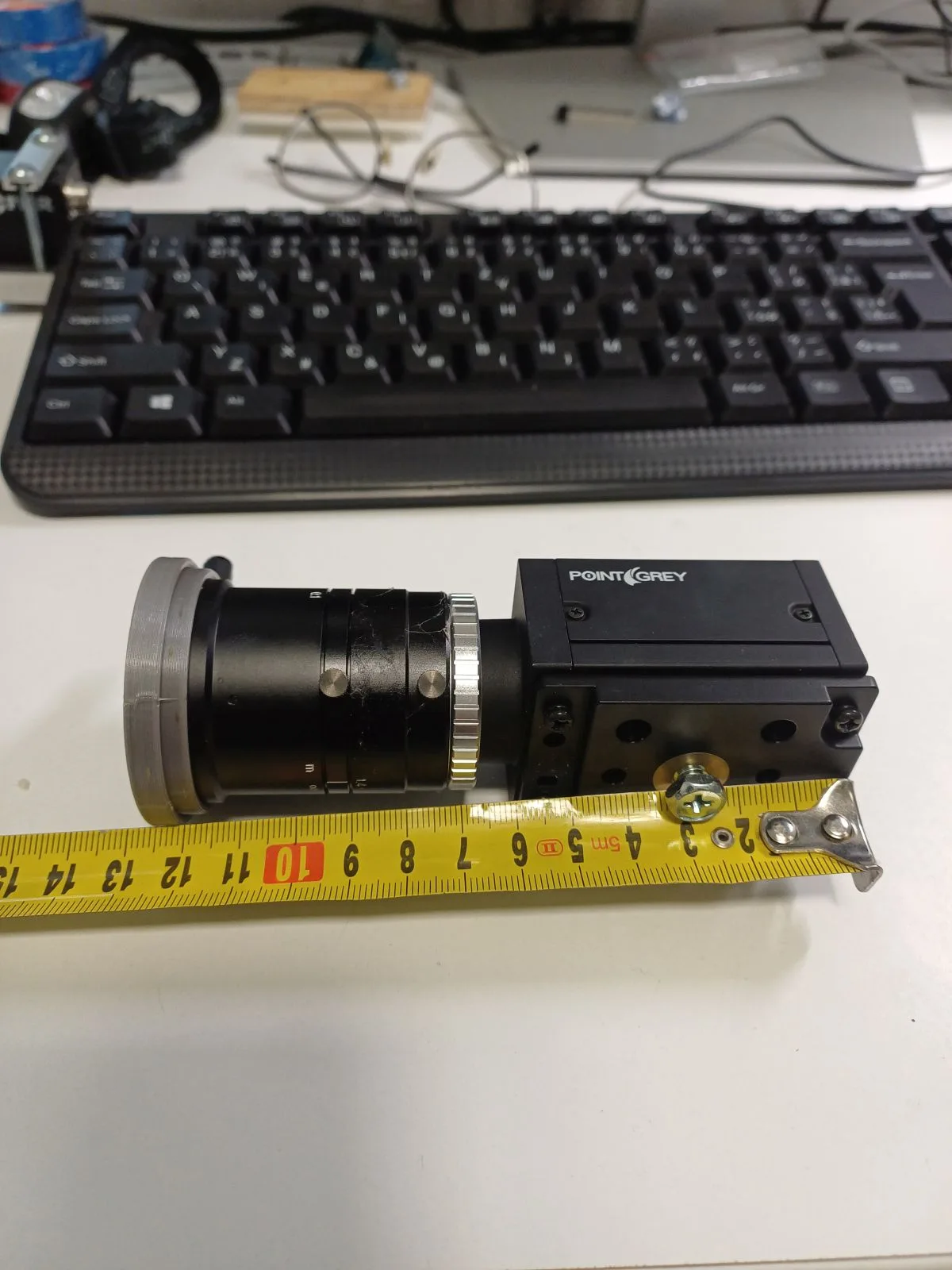

Spektrograf PointGrey Grasshopper3 GS3-U3-32S4M-C s objektivem VS Tech SV-0614H a difrakční mřížkou. Autor: Hvězdárna Valašské Meziříčí, p.o.

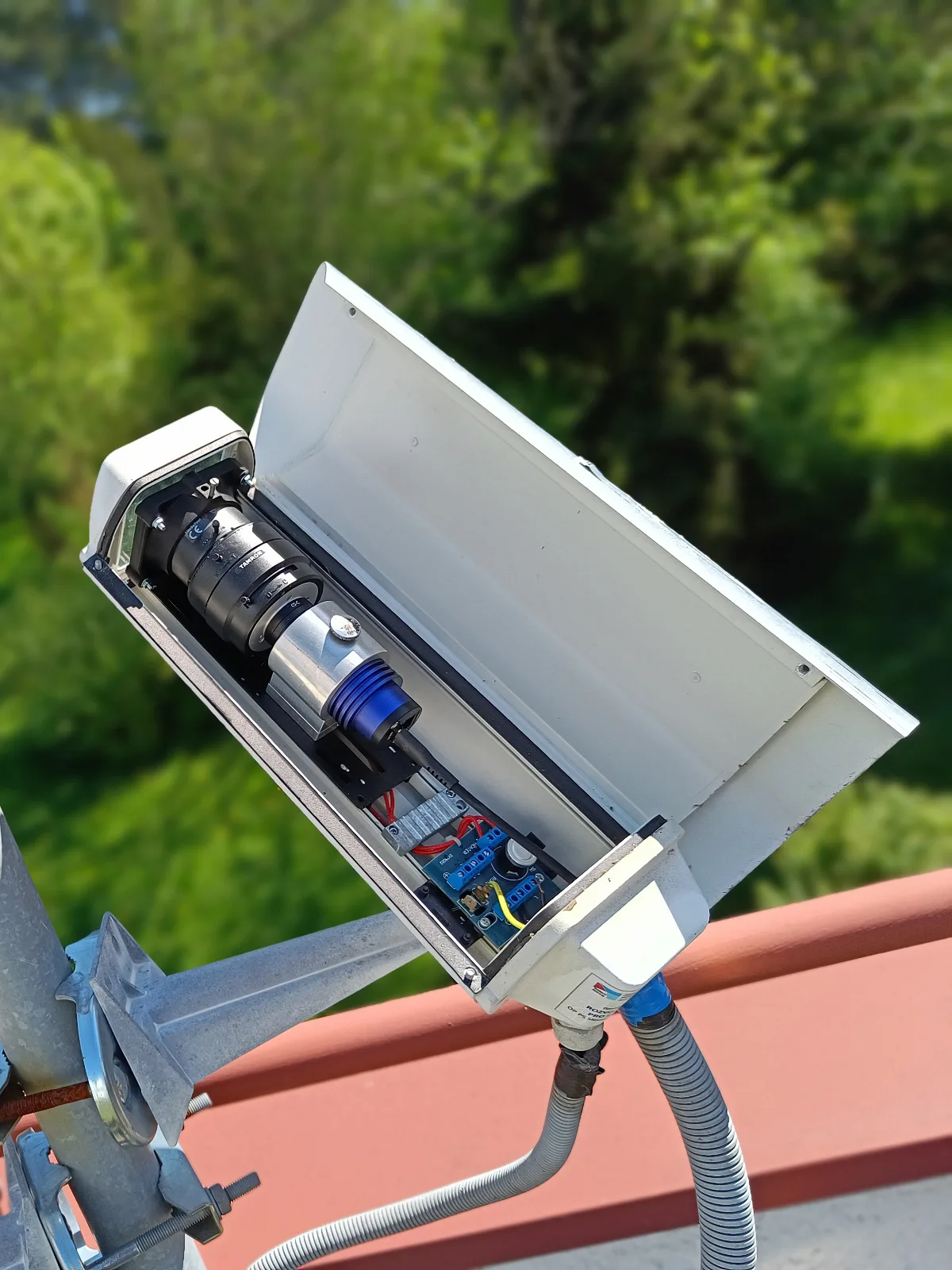

Spektrograf QHY5-III-178M s objektivem Tamron M118VG413IR. Autor: Hvězdárna Valašské Meziříčí, p.o.
Spektrografy
Tyto spektrografy jsou umístěny výhradně na Hvězdárně Valašské Meziříčí a orientovány směrem na JV, JZ, SV (PointGrey) a SZ (QHYIII).
PointGrey Grasshopper3 GS3-U3-32S4M-C
- Snímač: Sony Pregius IMX252 CMOS
- Rozlišení: 2048 × 1536 px (3,1 MPx)
- Velikost pixelu: 3,75 × 3,75 µm
- Kvantová účinnost: 76 % při 525 nm
- Dynamický rozsah: 71,34 dB
- Snímkovací frekvence: 12 fps
- Objektiv: VS Tech SV-0614H (f/1,4, ohnisková vzdálenost 6 mm) nebo Tamron M118VG413IR (f/1,5, ohnisková vzdálenost 4–13 mm)
- Zorné pole: 60° × 45° (VS Tech)
- Difrakční mřížka: 1000 čar/mm
- Spektrální rozlišení: 0,48–0,50 nm/px
QHY5-III-178M
- Snímač: Sony Starvis IMX178 CMOS
- Rozlišení: 3072 × 2048 px (6,3 MPx)
- Velikost pixelu: 2,4 × 2,4 µm
- Kvantová účinnost: 83 % při 490 nm
- Dynamický rozsah: 73,33 dB
- Snímkovací frekvence: 10 fps
- Objektiv: Tamron M118VG413IR (f/1,5, ohnisková vzdálenost 4–13 mm)
- Zorné pole: 69° × 46°
- Difrakční mřížka: 1000 čar/mm
- Spektrální rozlišení: 0,36–0,38 nm/px
Zpracování signálu
Oba systémy přenášejí digitální signály přímo přes USB 3.0 do počítače bez potřeby dalších převodníků. Záznam dat probíhá pomocí softwaru FireCapture, spektra jsou zpracovávána v softwaru VisualSpec.
